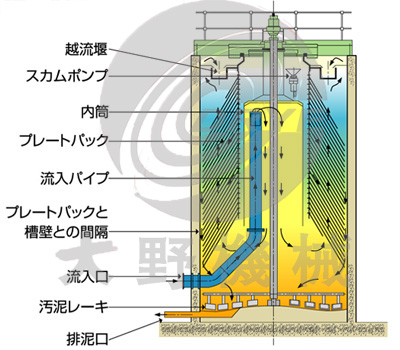

大野机械主营产品： 混合机 乳化机 混合器 静态混合器 分配器 高效换热器 过滤器 分散机 阻火器 呼吸阀 输送机 给料阀 搅拌机 消声器 容器 视镜 超高速沈殿装置 2009年01月18日 大野机械 超高速沈殿装置、スパイラルセパレーター、De Hoxar Spiral Separator（デ?ホクサー スパイラルセパレーター） 超高速沈殿装置Spiral Separatorは、らせん状の傾斜板（プレートパック）を沈殿槽内部に設置し、回転させることで粒子の沈降速度を飛躍的に高めた沈殿装置です。 本装置は、英国サザンウォーター社（正式名称：Southern Water Services Ltd.）より技術導入したものです。 高速化により従来型沈殿池の1/10以下の設置面積で代替可能 従来型に比べて2～3倍の高濃度汚泥の回収が可能 プレートの周速を液上昇速度に合わせることによりプレートでの乱流を抑え、従来型より優れた固液分離を実現 据付、土木工事を含めた建設費を従来型の約1/2に縮減 De Hoxar Spiral Separatorの断面図 原水は流入口からタンク内部に流入し、プレートパックを通過し、処理水はタンク上部の越流堰から流出します。プレートパックは、原水の上昇速度に合わせて回転しています。プレートパックを回転させることによりSSの見かけ沈降速度が上昇し、同時に沈降距離が短縮されます。その結果、必要沈降面積の大幅な削減が可能になりました。沈降した汚泥は、タンク底部に溜まり、排泥口から排出されます。 最初沈殿地 最終沈殿地 返流水のSS回収 重力濃縮槽の代替 合流改善 高度処理用 上水沈殿池 砂ろ過、接触酸化槽の逆洗排水処理 形式 SST-2.5 SST-3.5 SST-5.0 SST-7.0 SST-10.0 タンク径(m) 2.5 3.5 5.0 7.0 10.0 高さ(m) 6.0 8.0 10.0 10.5 12.5 プレート材質 SUS304 PP PP PP PP 処理量(m 3 /日) 1,600 3,700 13,000 26,000 70,000 処理量は最初沈殿池に適用した場合で （过滤器）
