大野机械 > 乳化机 > 管线式乳化机

乳化机

大野机械可根据客户工艺要求订制以下全套乳化机设备

管线式乳化机

　　SM300系列高剪切均质乳化机（SM300 High shear homomixers）

　　大野机械的SM300型高剪切均质乳化机是水平卧式操作，增加了安装空间的选择，可用于在线连续生产，循环生产，同时SM300型强大的抽取能力最大可超过每分钟5000L,一般生产场合可节约一台输送泵,其定子和转子的多种组合,保证了应用的通用性,可满足各种工艺要求,与大野SM100型或SM200型配合使用,会使用户获得更理想的均质效果。

工

作

原

理

图

　　大野企业特别设计的定转子结构具有超高的机械和液压的剪切力，三级乳化头使颗粒范围更小，特殊的机械密封。

　　SM300型设备与存贮罐相连，这种设计保证了所有进入混合容器的物料在出料前都必需经过精密配合的定子和转子的高速混合剪切。

　在线式高剪切均质乳化机数据

SM300系列	301	305	310	325	330	350	375
功率(kw)	1.1	4	7.5	18.5	22	37	55
速度(转/分)	2880	2880	2800	2880	1470	980	980
进料口直径A(mm)	38	50	70	70	100	125	150
出料口直径B(mm)	25	32	50	70	80	100	125
处理能力-水(L/min)	210	620	830	1080	1920	3050	5100
重量约(kg)	40	70	170	350	440	630	860

可选菜单：

※为提高每批次的剪切力，可选大野多层多级定/转子结构。
※根据实际可选不同类型的电机。
※特殊的大野单端面或双端面机械密封。
※根据不同功能，有长孔，圆孔和网孔定子可供选择。
※可选经过精细抛光符合卫生标准的设备。
※可选择夹套用于物料的加热或冷却。
※装卸方便的碳钢或不锈钢底座。
※可选择包括容器，管线等组成的整套循环系统，用于有特殊剪切要求的物料的混合，分散或乳化。
※可选变频和变速电机，用于特殊工况下的设备
※大野机械配备有SM-300系列的虹吸系统供客户选择，这种设备可在工作腔内插入一根吸管，把粉料直接吸入高速剪切的定转子运转地带，便粉体更充分，更均匀的分散在物料之中。

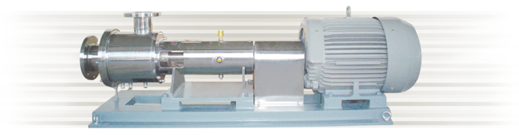

　 SM300II系列高剪切均质乳化机（SM300II High shear homomixers）

工作腔内装有三组定子、转子，工作腔内传动轴采用悬臂式，弹性联轴器将电机与轴承箱内的主轴联接，提高传动轴的运行质量，密封形式根据不同的工况来选择。

适用于中、大批量在线连续生产或循环处理生产工艺。

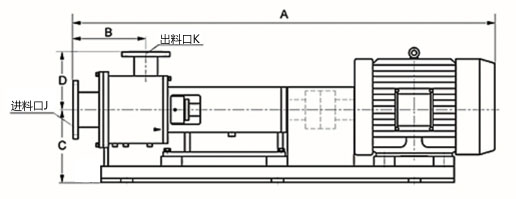

　SM300II 系列高剪切均质乳化机标准

型号	功率KW	转速rpm	A	B	C	D	J DN	K DN	流量范围m³/h	n-d
SM310II	7.5	2930	1070	230	232	155	50	40	0-8	4-φ20
SM315II	11	2900	1390	245	260	170	80	65	0-12	4-φ20
SM320II	15	2920	1410	260	260	185	80	65	0-15	6-φ20
SM330II	22	2940	1515	300	280	220	100	80	0-25	6-φ20
SM350II	37	2950	1800	300	300	242	100	80	0-30	6-φ20
SM375II	55	2955	1980	300	350	280	125	100	0-40	6-φ20
SM3100II	75	2955	2100	305	380	300	125	100	0-55	6-φ20
SM3120II	90	1480	2120	305	380	300	125	100	0-65	6-φ20
SM3150II	110	1480	2320	305	425	300	150	125	0-80	6-φ24
SM3175II	132	1480	2465	305	425	300	150	125	0-100	6-φ24

注：

※表中流量范围是指介质为“水”时测定的数据，表中所列型号的出口压力≤0.2Mpa.
※如采用循环工艺，建议与立式高剪切分散乳化机配合使用。
※如有高温、高压、易燃、易爆、腐蚀性等工况，必须明确提供相关准确参数以便正确造型定制
※对流动性较差的介质，建议在入口处用流量相匹配的泵输送，泵入的压力≤0.2Mpa.
※正确参数以提供的实物为准，数据如有更改，恕不另行通知。
