  视镜 大野机械可根据客户工艺要求订制以下全套视镜设备
管道视镜 | 内视镜 | 视镜阀 | 对夹型视镜 | 全螺纹型视镜 | 螺纹接管对夹型视镜 | 单压型视镜 | 框式单压型视镜 | 螺纹连接浮球型视镜 | 法兰连接浮球型视镜 | 框式对夹型视镜 | 管型视镜 | 压力容器视镜 | 压力容器带颈视镜 | 单压异径型视镜
视镜 视镜产品展示
 DSG系列
产品特性:

  视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

视镜
产品规格及技术参数:
1、DSG-I对夹型视镜
DSG-I对夹型视镜
DN
窗径W
管内径D
H
L
适用工况
PN≤1.6
PN≤2.5
8
--
40
75
--
--
PN≤2.5MPa
工作压力≤1.0MPa
工作温度0-180oC
10
58
40
75
140
160
15
58
40
75
140
160
20
68
50
85
160
180
25
68
50
85
160
180
40
78
60
115
180
200

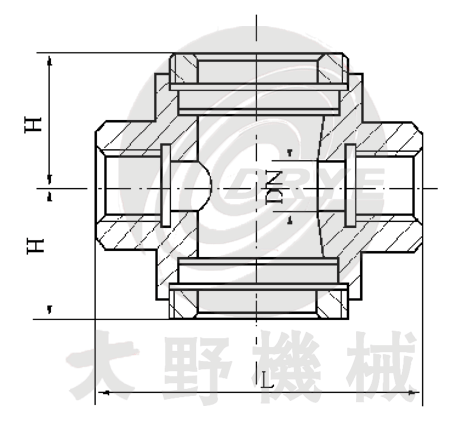

2、DSG-IIa全螺纹型视镜
DSG-IIa全螺纹型视镜
DN
L
H
适用工况
PN≤1.6
PN≤2.5
15(1/2")
89
32
35
PN≤2.5MPa
工作压力≤1.0MPa
工作温度0-180oC
20(3/4")
89
32
35
25(1")
89
35
35
3、DSG-IIb螺纹接管对夹型视镜
DSG-IIb螺纹接管对夹型视镜
DN
窗径W
H
L
适用工况
8
40
75
140
PN≤2.5MPa
工作压力≤1.0MPa
工作温度0-180oC
10
40
75
140
15
40
75
140
20
50
85
150
25
50
85
160
4、DSG-III单压型视镜
DSG-III单压型视镜
DN
窗径W
管内径D
PN0.6
PN1.0、1.6
PN2.5
H
L
H
L
H
L
50
80/80
65/50
200
220
200
220/250
210
250/270
65
102/100
80/102
230
250
230
250/270
240
270/320
80
102/102
102/102
245
270
245
270/270
275
320/380
100
125/125
125/125
330
320
330
320/320
360
360/420
125
150/150
150/150
340
360
360
370/400
400
310/480
150
200/200
200/200
350
420
420
430/440
440
480/550
注:分母为摆板式单压视镜。工作压力≤1.0MPa,工作温度0-180oC

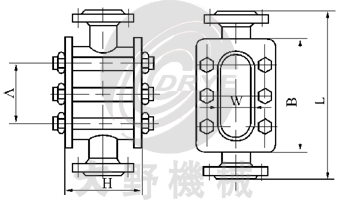

5、DSG-IV框式单压型视镜
DSG-IV框式单压型视镜
DN
窗径W
A
H
B
L
适用工况
PN≤1.6
PN≤2.5
50
30
90
140
120
--
--
PN≤2.5MPa
工作压力≤1.0MPa
工作温度0-180oC
65
30
90
155
120
--
--
80
35
100
180
120
210
230
100
35
100
205
120
220
250
125
40
110
235
130
230
250
150
40
110
260
130
230
260

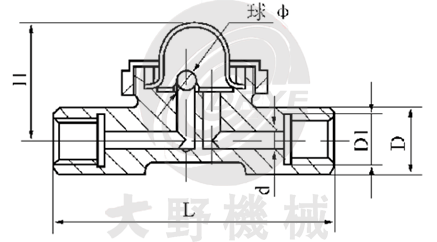

6、DSG-Va螺纹连接浮球型视镜
DSG-Va螺纹连接浮球型视镜
DN
d
D1
D
L
球Ф
图号
20
16
G3/4"
38
120
18
HGS07-128-01-1-4
25
16
G1"
40
120
18
HGS07-128-02-1-4
32
16
G11/4"
50
124
18
HGS07-128-03-1-4
40
16
G11/2"
56
124
18
HGS07-128-04-1-4
50
16
G2"
66
124
18
HGS07-128-05-1-4
注:PN≤0.6MPa,工作压力≤0.3MPa,工作温度≤180oC

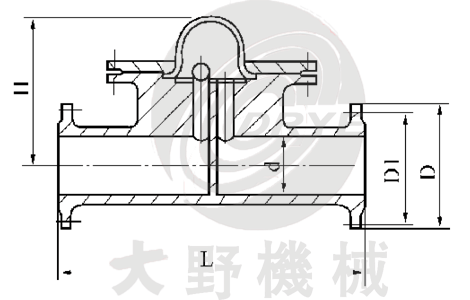

7、DSG-Vb法兰连接浮球型视镜
DSG-Vb法兰连接浮球型视镜
DN
d
D1
D
L
H
球Ф
图号
65
65
130
160
340
260
40
HGS07-129-01-1-4
80
80
150
185
340
270
40
HGS07-129-02-1-4
100
100
170
205
340
277
40
HGS07-129-03-1-4
125
125
200
235
340
290
40
HGS07-129-04-1-4
150
150
225
260
340
302
40
HGS07-129-05-1-4
注:PN≤0.6MPa,工作压力≤0.3MPa,工作温度≤80oC
8、DSG-VI框式对夹型视镜
DSG-VI框式对夹型视镜
DN
窗径W
A
H
B
L
适用工况
PN≤1.6
PN≤2.5
15
18
75
85
110
200
200
PN≤2.5MPa
工作压力≤1.0MPa
工作温度0-180oC
20
18
75
85
110
200
200
25
22
80
95
120
210
210
40
30
90
125
120
210
230

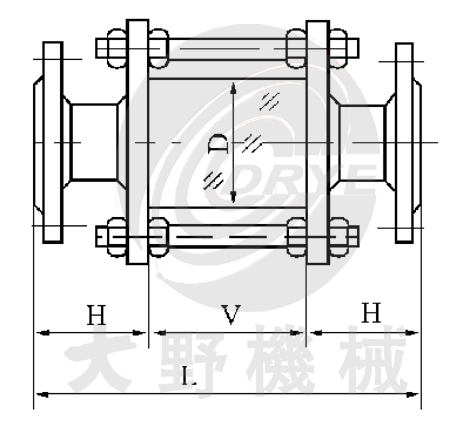

9、DSG-VII管型视镜
DSG-VII管型视镜
DN
D
V
H
L
适用工况
15
32
80
70
220
PN≤0.25MPa
工作压力≤0.1MPa
工作温度≤80oC
20
45
80
70
220
25
58
80
70
220
40
74
80
70
220
50
89
80
80
240
65
110
80
80
240

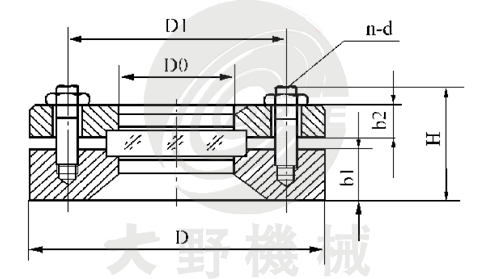

10、DSG-VIIIa压力容器视镜
DSG-VIIIa压力容器视镜
DN
PN(MPa)
D
D1
b1
b2
≈H
螺柱
数量n
直径d
50
1.0
130
100
34
22
79
6
M12
1.6
130
100
34
24
79
6
M12
2.5
130
100
34
26
84
6
M12
80
1.0
160
130
36
24
86
8
M12
1.6
160
130
36
26
91
8
M12
2.5
160
130
36
28
96
8
M12
100
1.0
200
165
40
26
100
8
M16
1.6
200
165
40
28
105
8
M16
125
1.0
225
190
40
28
105
8
M16
150
1.0
250
215
40
30
110
12
M16
注:压力容器视镜参照HGJ501-502-86标准。工作温度0-180oC

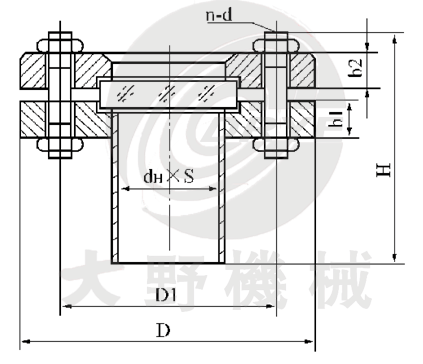

11、DSG-VIIIb压力容器带颈视镜
DSG-VIIIb压力容器带颈视镜
DN
PN(MPa)
D
D1
b1
b2
DhXS
h
≈H
螺柱
数量n
直径d
50
1.0
130
100
22
22
57X3.5
70
79
6
M12
1.6
130
100
24
24
57X3.5
70
79
6
M12
2.5
130
100
26
26
57X3.5
70
84
6
M12
80
1.0
160
130
24
24
89X4
70
86
8
M12
1.6
160
130
26
26
89X4
70
91
8
M12
2.5
160
130
28
28
89X4
70
96
8
M12
100
1.0
200
165
26
26
108X4
80
100
8
M16
1.6
200
165
28
28
108X4
80
105
8
M16
125
1.0
225
190
28
28
133X4
80
105
8
M16
150
1.0
250
215
30
30
159X4.5
80
110
12
M16
注:压力容器视镜参照HGJ501-502-86标准。工作温度0-180oC

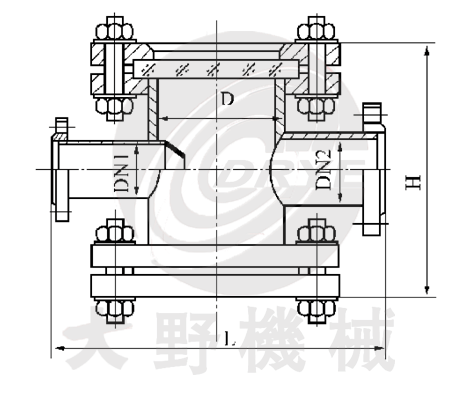

12、DSG-IXa单压异径型视镜
DSG-IXa单压异径型视镜
DN1XDN12
l
d
H
适用工况
PN2.5
PN0.6
25X32
260
95
226
234
PN≤0.25MPa
工作温度0-180oC
41X50
320
140
226
278
50X65
320
140
226
278
65X80
360
165
300
308
80X100
360
165
300
308
