大野机械 > 混合器 > 静态混合器
  混合器 大野机械可根据客户工艺要求订制以下全套混合器设备
静态混合器 | 管道混合器 | 汽水混合器 | 气体混合器 | 喷射式混合器 | sk型静态混合器 | 旋转混合器 | 固定螺旋混合器 | 固液混合器 | 静态管式混合器 | 气水混合器 | 汽液混合器 | 进口混合器 | 日本混合器 | 纸浆混合器 | 浆氯混合器 | 分配器 | 喷射式分配器 | 高效换热器
静态混合器 静态混合器产品展示
 静态混合器(Static Mixers)

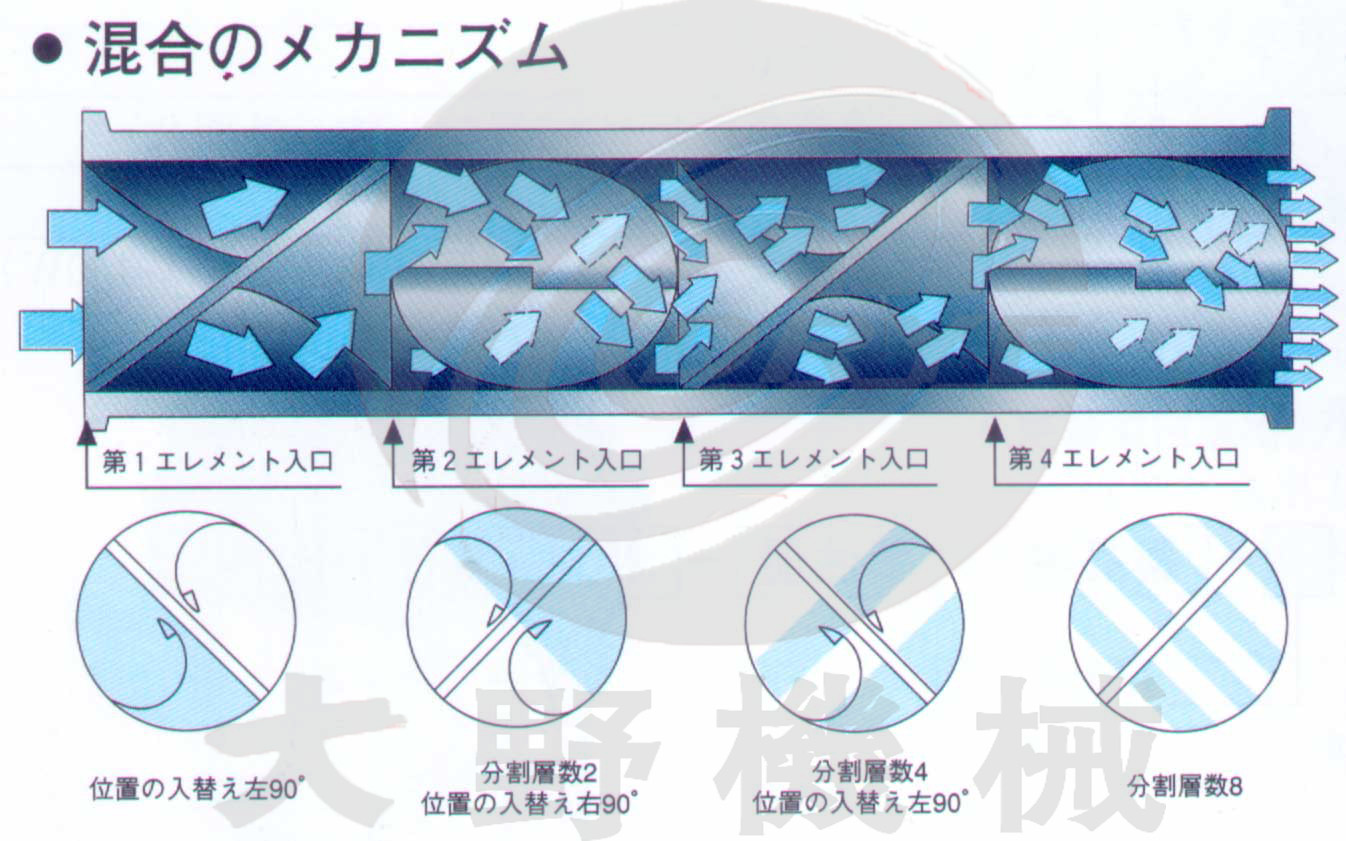

结构特点及混合原理:
  静态混合器是一种没有运动部件的高效混合设备,通过固定在管内的混合单元内件,使二股或多股流体产生流体的切割、剪切、旋转和重新混合,达到流体之间良好分散和充分混合的目的。与传统的混合设备相比,具有流程简单,结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液—液、液—气、液—固、气—气的混合,乳化,中和,吸收,萃取,反应和强化传热等过程,都可以替代传统的相关设备。
静态混合器(Static Mixers)

型号

产品用途

技术性能

SV

适用于粘度≤102厘泊的液一液、液一气、气一气的混合、乳化,反应、吸收、萃取、强化传热过程。其中dh≤3.5尤适用于清洁介质,dh≥5可用于介质伴有少量非粘结性杂质。

最高分散程度1~2μm,液一液相不均匀度系数≤1-5%

SK

适用于石油、化工、精细化工、塑料挤出、环保、矿冶等行业的中高粘度(≤106厘泊)流体或液固混合,反应,萃取,吸收,塑料配色,挤出,传热等过程。对小流量并伴有杂质的粘性介质尤为适用。

最高分散程度≤10μm,液一液、液一固相不均匀度系数≤5%

SX

适用于粘度≤104厘泊的中高粘度液一液混合,反应吸收过程或生产高聚物流体的混合,反应吸收过程或生产高聚物流体的混合,反应过程,处理量较大时使用效果更佳。

混合不均匀度系数≤5%

SL

适用于化工、石油、油脂等行业、粘度≤106厘泊或伴有高聚物流体的混合,同时进行传热,混合和传热反应的热交换器,加热或冷却粘性产品等单元操作。

混合不均匀度系数≤5%

SH

适用于精细化工、塑料、合成纤维、矿冶等行业流体的混合,乳化、配色,注塑,纺丝,传热等过程,对流量小,混合要求高的中高粘度(≤104厘泊)的清洁介质尤为适合。

最高分散程度1~2μm,混合相不均匀度系数≤1~5%

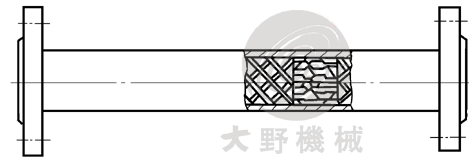

SV型静态混合器:
产品特性
产品的本身没有运动部件、依靠单元的特殊结构和流体运动,使互不相溶的流体各自分散、彼此混合,达到良好混合效果。
SV型单元是一定规格的波纹板组装而成的圆柱体、技术特性:最高分散度为1-2μm,液一液相的不均匀度为≤1~5%
产品的压力降计算是以水为直径为基准,并考虑空隙率和摩擦系数的影响。

△P=fw2    Reε=dhρc

SV型的雷诺数Reε和摩擦系数f的关系

SV-2.3

SV-3.5

SV-5.30

空隙率

0.880

0.909

1

层流区

范围

Reε<23

Reε<23

Reε<150

关系式

f=139/ Reε

f=139/ Reε

f=150/ Reε

过度流区

范围

23< Reε<150

23< Reε<150

-

关系式

f=23.1 Reε-0.428

f=43.7 Reε-0.631

-

湍流区

范围

150< Reε<2400

150< Reε<2400

Reε>150

关系式

f=14.1 Reε-0.329

f=10.7 Reε-0.350

f=1

完全湍流区

范围

Reε>2400

Reε>2400

-

关系式

f=1.09

f=0.702

-

SV型静态混合器

产品型号

规 格

Dg(mm)

dh(mm)

Q(m3/h)

规 格

Dg(mm)

dh(mm)

Q(m3/h)

SV-2.3/20

20

2.3

0.15-1.2

SV-5-20/200

200

5-20

56-110

SV-2.3/25

25

2.3

0.9-1.8

SV-5-20/250

250

5-20

88-175

SV-3.5/32

32

3.5

1.4-2.9

SV-5-30/300

300

5-30

125-250

SV-3.5/40

40

3.5

2.2-4.5

SV-7-30/350

350

7-30

173-346

SV-3.5/50

50

3.5

3.5-7

SV-7-30/400

400

7-30

226-452

SV-3.5/65

65

3.5

5-12

SV-7-30/450

450

7-30

286-572

SV-5/80

80

5

9-18

SV-7-30/500

500

7-30

353-706

SV-5/100

100

5

14-28

SV-7-30/600

600

7-30

505-1010

SV-5-7/125

125

5-7

24-34

SV-7-30/1000

1000

7-30

1431-2826

SV-5-7/150

150

5-7

30-60

SV-7-30/1200

1200

15-30

1630-3260

产品用途
适用于粘度≤102厘泊的液一液、液一气、气一气的混合、乳化、反应、吸收、萃取、强化传热等过程。

应用实例
SV型静态混合器用于油品调合。
日本某炼油厂裂化车间使用大野公司的SV型静态混合器进行油品调合取得了良好的效果,无论从产品质量、能耗等方面来看都优于孔板混合柱。
SV型静态混合器用于煤气掺混
国内某煤气厂应用了大野公司的SV型静态混合器,达到了预期的目标、基本满足煤气互换性的要求,能实现低一低压混合工艺的需要,并且体现出该工艺的简单,稳定,经济等优越性。

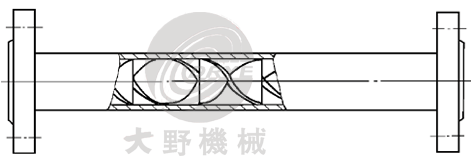

SK型静态混合器:
产品特性
单元由单孔道左、右扭转的螺旋片组焊面成,它的技术性能;最高分散程度≤10μm,液一液、液一固相不均匀度系数≤5%
产品的压力降计算以混合器当量直径和内径D为基准的摩擦系数φD来表示。

△P=ΦDw2    ReD=Dρc

SK型的雷诺数ReD和摩擦系数φD的关系

SK型

层流区

范围

ReD<23

关系式

ΦD=430/ReD

过度流区

范围

23< ReD<300

关系式

ΦD=87.2 ReD-0.491

湍流区

范围

300< ReD<1100

关系式

ΦD=17.0 ReD-0.205

完全湍流区

范围

ReD<1100

关系式

ΦD=2.53

SK型静态混合器

产品型号

规 格

Dg(mm)

dh(mm)

Q(m3/h)

规 格

Dg(mm)

dh(mm)

Q(m3/h)

SK-5/10

10

5

0.15-0.3

SK-50/100

100

50

14-28

SK-7.5/15

15

7.5

0.3-0.6

SK-62.5/125

125

62.5

22-44

SK-10/20

20

10

0.6-1.2

SK-75/150

150

75

31-64

SK-12.5/25

25

12.5

0.9-1.8

SK-100/200

200

100

56-110

SK-16/32

32

16

1.4-3.2

SK-125/250

250

125

88-177

SK-2040

40

20

2.2-4.5

SK-150/300

300

150

127-255

SK-25/50

50

25

3.5-7.0

SK-175/350

350

175

173-346

SK-32.5/65

65

32.5

5.9-12

SK-200/400

400

200

226-452

SK-40/80

80

40

9-18

SK-250/500

500

250

353-706

产品用途
适用于化工、石油、制药、食品、精细化工、塑料、环保、合成纤维、矿冶等部门的混合、反应、萃取、吸收、注塑、配色、传热等过程,对较小流量并伴有杂质或粘度≤106厘泊的高粘性介质尤为适用。

应用实例
SK型静态混合器在以丙烷为溶剂脱除渣油中沥青装置上的应用
国内某厂丙烷脱沥青装置以减压渣油为原料,液相丙烷为溶剂,进行液一液萃取,生产高粘度润滑油料成催化裂化原料,同时提到沥青,实现 良好的渣油稀释,提高了油品回收率,降低了溶剂比,节约了能耗。
SK型静态混合器在纸浆氯化工艺中应用
国内某造纸厂应用了大野公司生产的SK型静态混合器,理氯量达到工艺要求,保证了漂白浆质量,由于氯气在浆料中充分分散、反应,吸收完全,生产正常,无溢氯现象,改善了生产环境,提高了浆料优质品率。

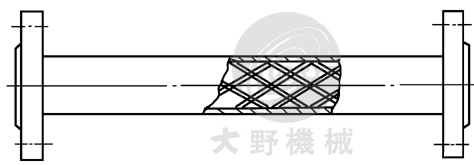

SX型静态混合器:
产品特性
单元由交叉的横条按一定规律构成许多X型单元,技术特性:混合不均匀度系数≤5%
SX型静态混合器压力降计算是以水力直径为基准,并考虑空隙率的摩擦系数的影响。

△P=fw2    Reε=dhρc

SX型雷诺数Re ε各摩擦系数f的关系

SX型

层流区

范围

Reε<13

关系式

f=285/ Reε

过渡流区

范围

13< Reε<70

关系式

f=74.7 Reε-0.478

湍流区

范围

70< Reε<2000

关系式

f=22.3 Reε-0.194

安全湍流区

范围

Reε>2000

关系式

f=5.11

SX型静态混合器

产品型号

规 格

Dg(mm)

dh(mm)

Q(m3/h)

规 格

Dg(mm)

dh(mm)

Q(m3/h)

SX-12.5/50

50

12.5

3.5-7.0

SX-50/200

200

50

56-110

SX-16.25/65

65

16.25

6-12

SX-62.5/250

250

62.5

88-176

SX-20/80

80

20

9-18

SX-75/300

300

75

125-250

SX-25/100

100

25

14-28

SX-87.5/350

350

87.5

173-346

SX-31.25/125

125

31.25

22-44

SX-100/400

400

100

226-452

SX-37.5/150

150

37.5

30-60

SX-125/500

500

125

353-706

产品用途
适用于粘度≤104厘泊的中高粘度液-液反应、混合、吸收过程或生产高聚物流体的混合、反应过程,处理量较大时使用效果更佳。

应用实例
SX型静态混合器在轻质酮苯脱蜡油上的应用。
国内某单位在轻质酮苯脱蜡油联合装置上应用了大野公司的SX型静态混合器,使蜡含油降低,减少了管线结蜡和滤机进料管线易堵的现象,并且解决了搅拌密封漏损溶剂问题,净化了环境,节约了能源。
SX型静态混合器在氨纶行业的应用。
日本大野机械南通工厂生产的高标准的静态混合器完全替代进口产品,而价格只有进口产品的1/3,性价比极高,随着国内用户对产品的精益求精,各个行业对各自的产品要求也越来越高,原来粗糙、简单的设备已经完全满足不了生产高端产品的要求,而国外进口的设备价格又高,很多客户又接受不了,于是大野公司的产品正好弥补了这方面的欠缺,高品质的设备,合适的价格完全符合各个行业追求高品质产品的要求,特别是氨纶行业的高标准高要求的静态混合器专用设备,国内厂家所无法达到的表面光洁度和精准度,大野机械都能完全满足,在最近上的氨纶连续聚合的项目上,除少量进口外,大部分采用大野公司生产的设备代替进口而达到新工艺的要求。

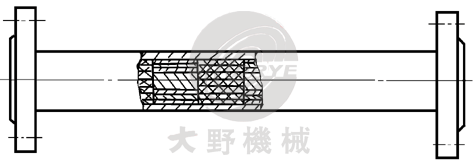

SL型静态混合器:
产品特性
单元由交叉的横条按一定规律构成单X型单元,技术特性:液-液,液-固相混合不均匀度系数≤5%
产品的压力降计算是以水力直径为基准,并考虑空隙率的摩擦系数的影响

△P=fw2    Reε=dhρc

SL型雷诺数Re ε各摩擦系数f的关系

SL型

层流区

范围

Reε<10

关系式

f=156/ Reε

过渡流区

范围

10< Reε<100

关系式

f=57.7 Reε-0.568

湍流区

范围

100< Reε<300

关系式

f=10.8 Reε-0.205

安全湍流区

范围

Reε>300

关系式

f=2.10

注:空隙率ε的取值为:Dg≤50时,ε=0.937;Dg>50时,ε=1。

SL型静态混合器

产品型号

规格

Dg(mm)

dh(mm)

Q(m3/h)

规格

Dg(mm)

dh(mm)

Q(m3/h)

SL-12.5/25

25

12.5

0.7-1.4

SL-100/200

200

100

56-110

SL-16/32

32

16

1.4-2.9

SL-125/250

250

125

88-176

SL-20/40

40

20

2.3-4.6

SL-150/300

300

150

127-255

SL-25/50

50

25

3.5-7

SL-175/350

350

175

173-346

SL-40/80

80

40

9-18

SL-200/400

400

200

226-452

SL-50/100

100

50

14-28

SL-250/500

500

250

353-706

SL-75/150

150

75

32-64

SL-300/600

600

300

410-814

产品用途
适用于化工、石油、油脂等行业,粘度≤106厘泊或伴有高聚物介质的混合,同时进行传热、混合和传热反应的热交换器,加热或冷却粘性产品等单元操作。

应用实例
SL型静态混合器在含碱污水处理上的应用
炼油厂含碱污水处理是较麻烦的,国内某炼油厂在含碱污水处理装置上应用了大野公司SL型静态混合器,由于其充氧效率高,竖向提升和混合效果好,解决了曝气池上下层溶解氧不均匀和底部积泥的问题,满足了工艺要求。

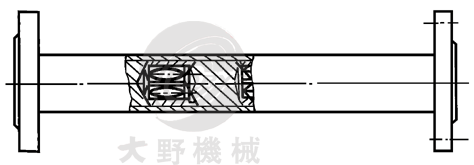

SH型静态混合器:
产品特性
单元由双孔道组成,单元之间设有流体再分配室。技术特性为:最高分散程度1-2μm,液-液相不均匀度系数 ≤5%
产品的压力降计算以混合器当量直径和内径D为基准的摩擦系数ΦD来表示。

△P=ΦDw2    ReD=Dρc

SH型的雷诺数ReD和摩擦系数φD的关系

SH型

层流区

范围

ReD<30

关系式

ΦD=3500/ReD

过度流区

范围

30< ReD<320

关系式

ΦD=646 ReD-0.530

完全湍流区

范围

ReD<320

关系式

ΦD=80.1 ReD-0.141

注:两端法兰尺寸按产品公称直径放大一档。

SH型静态混合器

产品型号

规格

Dg(mm)

dh(mm)

Q(m3/h)

规格

Dg(mm)

dh(mm)

Q(m3/h)

SH-3/15

15

3

0.1-0.2

SH-19/80

80

19

4.0-8.0

SH-4.5/20

20

4.5

0.2-0.4

SH-24/100

100

24

6.5-13.0

SH-5/25

25

5

0.5-1.1

SH-36/150

150

36

31-63

SH-7/32

32

7

0.9-1.8

SH-49/200

200

49

54-108

SH-9/40

40

9

1.6-3.2

SH-74/300

300

74

124-248

SH-12/50

50

12

2.3-4.6

SH-124/500

500

124

174-348

产品用途
适用于化工、石油、油脂等行业,粘度≤106厘泊或伴有高聚物介质的混合,同时进行传热、混合和传热反应的热交换器,加热或冷却粘性产品等单元操作。

应用实例
SH型静态混合器在丙烯腈酰胺装置上的应用
在丙烯腈催化水合制中深度丙烯酰胺水溶液的生产中,需要制备含丙烯腈20%乳化液,若两相混合不好,则会导致反应床层局部过热影响催化剂寿命和单体质量。国内某石化总公司使用了大野公司的SH型静态混合器在年产200吨粉状丙烯腈酰胺装置上的单体生产部分进行使用,取得了良好的效果,单体质量符合要求。
SH型静态混合器在渣油掺水制燃料油上的应用
日本某厂在渣油中掺入20%的水,再加入1%的乳液剂制成用于喷咀燃烧的燃料油,应用了大野公司的SH型静态混合器,使燃料油乳化后,不易分层,达到了工艺要求。
