汽水加热器 汽水加热器产品展示
 DQJ浸没式汽水混合加热
一、DQJ浸没式汽水混合加热器概述:
   DQJ浸没式汽水混合加热器是一种节能型蒸汽加热器,它具有加热迅速,消音效果好,能平静把冷(液)水加热至沸点的优点。浸没式汽水混合器采用全新的消声结构,噪声降低至50dB以下,解决了传统加热方式费用高、噪声大、占用机房面积、安装工程量大等难题,并且可以与智能水温自动控制器、液位自动控制报警仪联动,为全自动运行的热水加热系统。
型号 A B D d 重量(kg)
DQJ-25 160 90 159 115 5
DQJ-32 160 90 159 135 6
DQJ-40 160 90 159 145 8
DQJ-50 180 110 219 160 10
DQJ-65 180 110 219 180 12
DQJ-80 220 130 219 195 15
DQJ-100 220 130 219 215 20
DQJ-125 220 130 273 245 25
型号尾注举例:DQJ-50-CF 表示:口径DN50,不锈钢材质,法兰连接方式。
型号尾注:Z铸钢材质,G碳钢材质,C不锈钢材质;S管螺纹丝口连接方式,F法兰连接方式。
二、DQJ浸没式汽水混合加热器特点:
       DQJ浸没式汽水混合加热器相当于把蒸汽直接引入水中,但克服了噪声大、加热不稳定、冷热水分区等根本缺陷。
       1、静音、无振动:浸没式汽水混合器采用内部旋流消声结构,噪声低于50dB,无振动;
       2、热效率高:蒸汽直接通入水中,无冷凝水所带走的热量损失,热效率99%,高效节能;
       3、投资省:浸没式汽水混合器价格远低于壳管式换热器,在热水箱设置位置高时,可省却热水泵;
       4、重复加热:浸没式汽水混合加热器采用汽水分开控制,反复加热水箱中的水,无需放干箱内余水;
       5、安装维护简便:浸没式汽水混合加热器外形尺寸小。
三、DQJ浸没式汽水混合加热器原理:
       DQJ浸没式汽水混合器采用碳钢或不锈钢制造,内部的喷嘴为细小斜孔,蒸汽从喷嘴处高速喷入壳体内,对周围冷水产生强烈的引射作用,冷水通过浸没式汽水混合加热器外壁上的斜向小孔进入浸没式汽水混合器内与蒸汽高速混合换热,进行全热交换,而高速蒸汽在壳体内盘旋上升。形成的旋转水汽,吸收蒸汽的功能,消除噪音,同时被加热的水不断从壳体上表引出,带动浸没式汽水混合加热器周围的水流动,从而加热整个水箱中的水。
四、DQJ浸没式汽水混合加热器技术参数:
项目 DQJ-25 DQJ-32 DQJ-40 DQJ-50
蒸气耗量Kg/h 热水产量Kg/h 蒸气耗量Kg/h 热水产量Kg/h 蒸气耗量Kg/h 热水产量Kg/h 蒸气耗量Kg/h 热水产量Kg/h
蒸汽压力MPa 0.1 136 1976 228 2999 354 4411 457 5833
0.2 187 2651 301 3981 441 5367 581 6928
0.3 242 3321 362 4676 517 6898 640 7913
0.4 284 3671 413 5321 562 7101 708 8864
项目 DQJ-65 DQJ-80 DQJ-100 DQJ-125
蒸气耗量Kg/h 热水产量Kg/h 蒸气耗量Kg/h 热水产量Kg/h 蒸气耗量Kg/h 热水产量Kg/h 蒸气耗量Kg/h 热水产量Kg/h
蒸汽压力MPa 0.1 541 6673 620 7689 860 10665 1095 13575
0.2 651 7981 725 9053 1153 14388 1441 17980
0.3 753 9234 911 11418 1373 17216 1678 21035
0.4 847 10281 977 12292 1525 19182 1811 22786
注:表中热水产量从15℃加热至65℃计
五、DQJ浸没式汽水混合加热器设计选型:

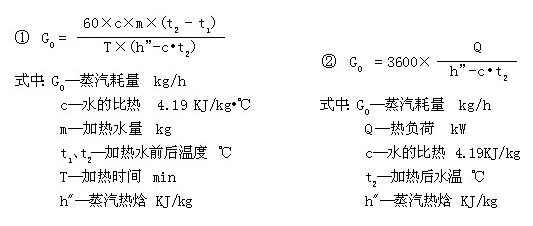

       DQJ浸没式汽水混合加热器有额定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选用一台或多台浸没式汽水混合器。实际所需蒸汽耗量可参照以下公式:(①用于间断加热;②用于连续加热。)确定如下:

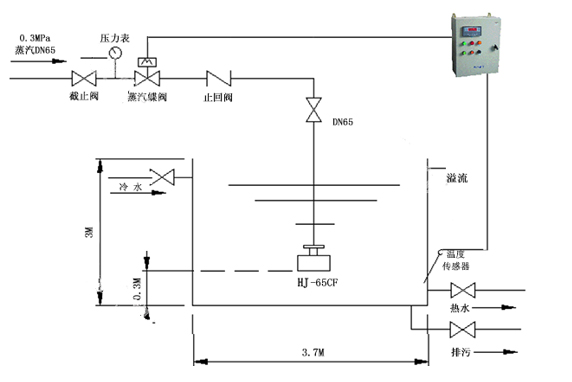

六、DQJ浸没式汽水混合加热器安装使用:
       DQJ浸没式汽水混合加热器为法兰接口,将蒸汽管接入水箱(水池)内,用法兰连接。
       1、单台浸没式汽水混合器应安装在水箱中间位置,多台并联使用时,应均匀布置;
       2、浸没式汽水混合器底部距水箱底部200mm左右,且应保证水淹没混合器100mm以上;
       3、引入水箱中的蒸汽管道应固定,不应有松动现象;
       4、蒸汽管道上在靠近水源侧安装止回阀,防止发生水倒流事故;
       5、蒸汽管内若有杂质(新装管道,久用管道),必须安装过滤器。
       本产品属于非标产品,大野可以根据客户要求定制,也可以根据客户的使用条件, 大野为您设计定制,相关数据联系大野技术课工程师对接。
       为确保订单的准确性,我们需要与您进一步确认一些信息。麻烦您提供联系方式【单位名称,姓名,电话】,大野将为阁下您提供最详细的产品信息和技术支持。
