汽水混合器 汽水混合器产品展示
 DQS系列汽水混合器
产 品 特 性:
  DQS系列汽水混合器是大野公司开发研制的新型节能环保产品。它是利用蒸汽与水直接混合将水加热,具有低噪声、无振动、热效高等特点,被广泛地应用在加热生活、生产用热水及热水除氧等系统中。长期运行实践证明,该产品使用效果良好。
结 构 原 理:
  该混合器主要由喷管、壳体、网板等部分组成。
被加热水通过呈拉伐尔状的喷管时,蒸气从喷管外侧通过管壁上许多斜向小喷头喷入水中,两者在高速流动中瞬间良好混合,以达到加热的目的。调节蒸气侧阀门,就可得到所需温度的热水。
表I及表II分别列出开式系统和循环系统在额定进水流量及蒸气为0.4MPa下,不同加热温度与蒸气消耗量的关系,供拥护选择加热器和复核气源时参考。
(说明:蒸气压力0.4MPa不一定是加热器运行的工况条件)。
开式系统蒸气消耗量表(饱和蒸气压力为0.4MPa)表I 单位:t/h

型号DQS-

4

6

8

10

12

16

20

24

32

40

48

额定进水流量D1

1.2

2.5

4.5

7.0

10

16

25

35

60

105

165

加热温度差℃

20

0.039

0.081

0.146

0.228

0.325

0.520

0.813

1.138

1.951

3.145

5.366

40

0.081

0.188

0.303

0.471

0.672

1.076

1.681

2.353

4.034

7.057

11.092

60

0.125

0.261

0.459

0.730

1.043

1.669

2.609

3.652

6.261

10.952

17.217

80

0.173

0.36

0.649

1.009

1.441

2.306

3.603

5.045

8.649

15.135

23.784

循环系统蒸气消耗量表(饱和蒸气压力为0.4MPa)表II 单位:t/h

型号DQS-

4

6

8

10

12

16

20

24

32

40

48

额定进水流量D1

1.2

2.5

4.5

7.0

10

16

25

35

60

105

165

加热温度差℃

70-95

0.054

0.112

0.201

0.312

0.446

0.714

1.116

1.562

2.678

4.687

7.366

70-110

0.088

0.183

0.33

0.514

0.734

1.174

1.83

2.569

4.404

7.706

12.11

70-130

0.137

0.286

0.454

0.8

1.143

1.829

2.857

4.0

6.857

12.0

18.857

注:表I、表II中0.4MPa蒸气不一定是本产品的使用条件。

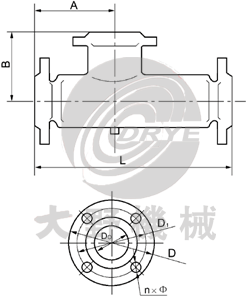

外形尺寸
混合器外形尺寸

型号DQS-

4

6

8

10

12

16

20

24

32

40

48

64

安装尺寸

A

105

130

220

450

B

105

130

170

300

L

240

360

660

1200

水侧连接法兰

Dg

32

50

100

200

D1

110

145

210

355

D

148

180

245

405

nXφ

4X18

4X18

8X18

12X22

汽侧连接法兰

Dg

40

65

125

250

D1

110

145

210

355

D

145

180

245

405

nXφ

4X18

4X18

8X18

12X22

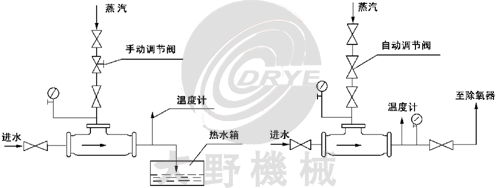

使用示例
  本混合器既可用于生活用热水,预热除氧器的进水,更可用于热水采暖系统。出水温度可采用自动控制,也可用手动控制,只需调节蒸气侧阀门开启即可。
在高温热水采暖系统中,混合器应装在水泵出水侧,在低温热水(出水温度≤95℃)采暖系统中,混合器也可装在水泵进水侧。当动力源为蒸气喷射泵时,本混合器只能安装在喷射泵的出水侧。
混合器使用示例
